AN3 – Couche Transport : connexion et déconnexion TCP
Garantir en dernier recours le transport fiable des données des couches supérieures d'un bout du réseau à l'autre.
➢Aucune procédure de connexion ou déconnexion
➢Echange de données sous forme de datagrammes sans garantie d’achcminement
➢Procédures de connexion et de déconnexion bilatérales encadrant l'échange des données.
➢Echange de données fiable : en séquence, avec détection d'erreurs et mécanisme de reprise sur erreur.
Caractéristique | TCP | UDP |
Détection des erreurs de transmission | OUI | (OUI) |
Reprise sur erreurs | OUI | - |
Segmentation et groupage des données vers respectivement les couches inférieures et supérieures | OUI | - |
Contrôle de flux | OUI | - |
Etablissement et rupture de connexion | OUI | - |

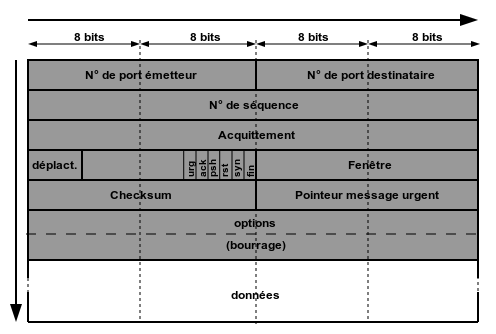

Décrit dans le RFC 793 : assure un service complet d'échange de paquets (segments) en mode connecté . Le format d'un paquet TCP est indiqué page 6.
➢Comme dans le protocole UDP, les champs « ports » identifient les applications émetteur et récepteur.
➢Le champ « Checksum » fournit une somme de contrôle calculée sur l'en-tête et les données.
➢Le contrôle de flux et la reprise sur erreur sont assurés par les champs « N° séquence », « Acquittement » , « Fenêtre » et par le champ « Contrôle » composé des 6 bits « URG », « ACK », « PSH », « RST », « SYN » et « FIN ».
➢La segmentation des messages reçus de la couche supérieure est assurée par les champs « N° séquence » et « Déplacement ».
Note : Comme pour le procole UDP la taille maximale d'un paquet TCP sera limitée par la taille des données transportable par le protocole de couche 3.
Note : Très souvent le protocole TCP s'adaptera même au MTU de la couche 2.
Le numéro de séquence initial (ISN) est fixé librement par chaque extrémité et déterminé de manière aléatoire. Il sert de base aux valeurs déposées dans les champs « N° Séquence » et « Acquittement ».
En retranchant la valeur du champ « N° Séquence » à celle de l'ISN on obtient le numéro du premier octet du bloc de données transporté dans le paquet.
En retranchant la valeur du champ « Acquittement » à celle de l'ISN on obtient le numéro du prochain octet attendu en réception .
|

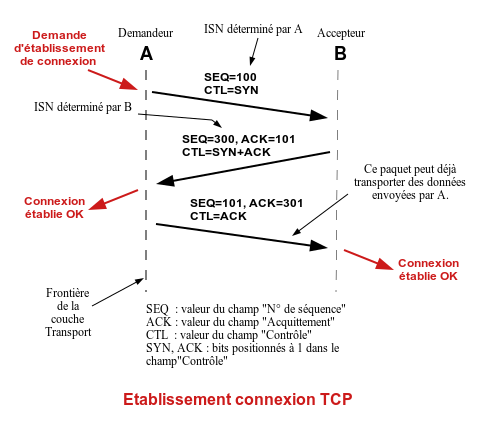

Un établissement de connexion est bilatéral et comporte toujours 3 trames.
La taille des données transportées dans un paquet TCP n'est pas indiquée dans l'en-tête du paquet : elle est déduite à partir de la taille totale du paquet et de la valeur du champ « Déplacement » qui indique la longueur de l'en-tête en nombre de longs mots (4 octets).

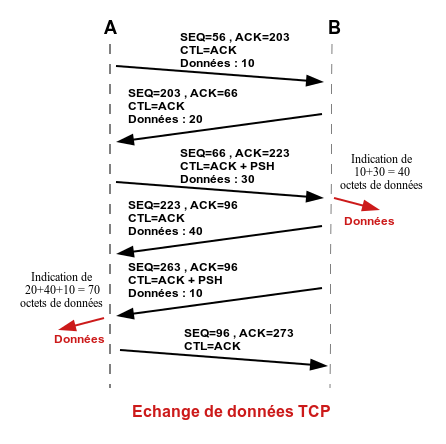

Pendant la phase d'échange de données deux types de paquets de données peuvent être échangés :
➢Dans un paquet de données pures un seul bit du champ « Contrôle » peut être positionné : le bit « ACK ».
➢Dans un paquet de contrôle , plusieurs bits du champ « Contrôle » peuvent être positionnés (« ACK » compris)
Le bit « ACK » indique que le champ « Acquittement » est valide. L'acquittement est cumulatif : on peut « perdre » plusieurs acquittements successifs puisque le dernier acquittement correctement reçu indiquera toujours le numéro du prochain octet attendu en réception.
Par défaut, les données reçues sont accumulées dans un tampon interne au protocole. La réception d'un bit « PSH » force :
1. le vidage du tampon vers les couches supérieures.
2. L'envoi d'un paquet d'acquittement.
 |
Le contrôle de flux est réalisé à l'aide du champ « Fenêtre » :
➢Ce champ est positionné par le récepteur lors de chaque acquittement .
➢Il indique à l'émetteur le nombre maximum d'octets à partir du numéro d'octet indiqué dans le champ « Acquittement » que le récepteur peut désormais accepter.
Chaque application en relation peut prendre l'initiative de rompre la connexion.

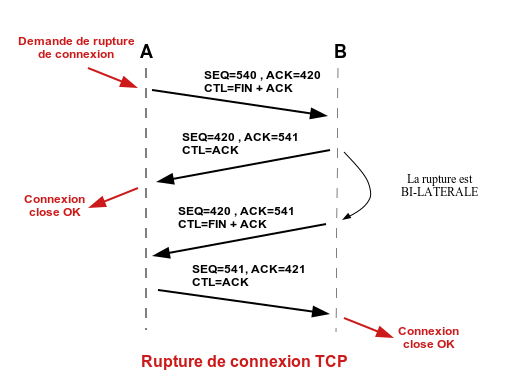

Une rupture de connexion est bilatérale et comporte en général 4 trames.
 |
La plage des n° de ports s'étend de 1 à 65535 (codage sur 16 bits) ; elle est organisée en trois blocs indiqués dans le tableau ci-dessous :
Intitulé | Plage | Utilisation |
« Well known ports » | 1 à 1023 | Les ports « historiques » pré-définis (Telnet, FTP, SMTP etc.) |
« Registered ports » | 1027 à 49151 | Applications plus ou moins connues mais enregistrées auprès de l'ICANN |
Libre | 49151 à 65535 | Applications personnelles ou mécanisme NAT dans les routeurs |
Une version approchante de ce Quizz est également disponible sur le site « www.evalbox.com ».
Après avoir bien relu votre cours répondez de mémoire aux questions suivantes :
1.Quelles sont les étapes principales d'une communication en mode connecté ?
2.Combien d'échanges comprend une séquence de connexion TCP ?
3.Même question pour une séquence de déconnexion ?
 |

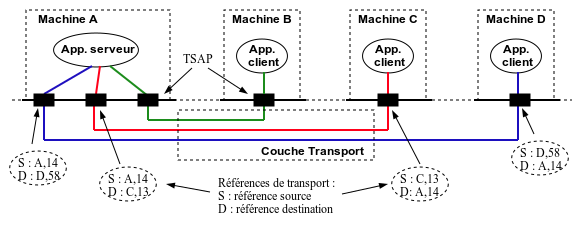

Références de transport et liens virtuels entre applications |
 |
